所長に足場の割付を任されたけど、全然まとまらない…
規定の部材で書こうなんて無理やろ（怒り）
全然まとまらず数日が経過…orz
その気持ち分かります（笑）
部材寸法は半端だし、最後に部材と部材がつながらなくて最初から考え直し。当初拙者も取り組んでみましたが、全然まとまらず数日が経過。結局時間切れになり所長にやってもらいました（笑）
でもそんな日々とはもうおさらばしましょう！
ゾロ
この悩みを解決したいので、考え方と割付方法を伝授するでござるよ！
足場の部材を把握しよう！
まずは、足場の部材寸法から確認していこう！基礎知識がないと割ることもできませんからね～
今回は次世代足場（クサビ足場）の寸法になります。
・アンチ、布材、ブレースの主な部材寸法
1829、1524、1219、914、610ｍｍ

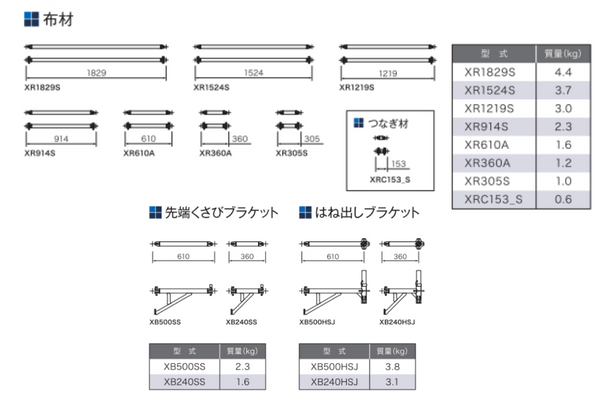

実際これだけだと上手く割れないので、これの他に布材は360、305、153ｍｍがあるので活用していきましょう。
それがこれ！（次世代足場 アルバトロス）
以前の枠組み足場だとなかった布材の360、305、153ｍｍが使えるのはかなり心強いです！
これらを駆使して割っていきます。
割付の手順を身に着けよう！
建物と敷地形状の把握
まずは建物と敷地形状を見てみましょう。どこを見ていくかというと
・上階になると現れる庇やはねだしのバルコニー
・計画建物と隣地との離れ
1階の形状で足場の割付をしていると上階には庇やはねだしのバルコニーが出現！また割直し…とならないように1階から屋上までの平面図を見ていきましょう。
建物のベースは屋上で考えていく。もしセットバック部があれば、別で足場の図面を描いていく。
計画建物と隣地との離れが狭いときはブラケット足場になります。隣地から越境しないように計画していきましょう！
建物の外周部全体に300ｍｍで外周線を書く
足場と建物の離れはだいたい250～300ｍｍ程度がよいとされている。理由としては、人が落ちにくいということ、外部の型枠を建込めて施工幅も取れる状態にするためです。
これは必ず守って計画しましょう！万が一400ｍｍの幅で組んで労基監督署に現場を見られたら、組み直しを余儀なくされます。
まぁーこれが実際難しいんだよね…
部材寸法は基本1829ｍｍで考える
この理由としては、組む時に細かい部材が減るので組む時間も短縮できるからです。
どうしても割れないところは細かい部材になっちゃうんだけどね…
クサビ足場の支柱の抱き合わせ寸法の最小値を知ろう！
どうしても規定の寸法で割れないときに支柱間が密接に配置しないといけない場面が出てきます。
そのときの支柱間の最小値は110ｍｍ。これはクサビがあるため単管パイプのようには抱き合わせができないのです。そのときの布材は単管パイプとクランプを使いましょう！
ちなみに単管パイプの抱き合わせの最小値は70ｍｍ。これも覚えておきましょう！
実際に足場の割付図を書いてみた

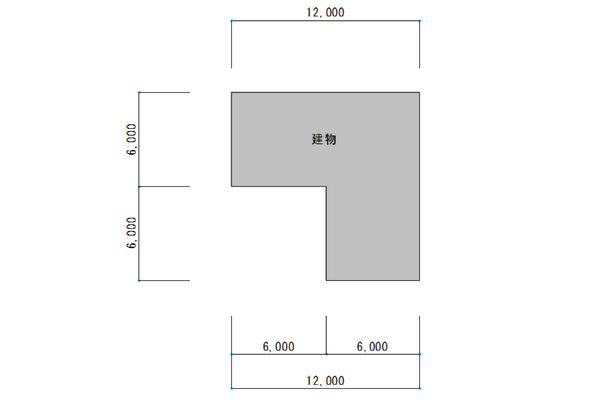

こんな建物形状の足場の割付図を書いてみました。

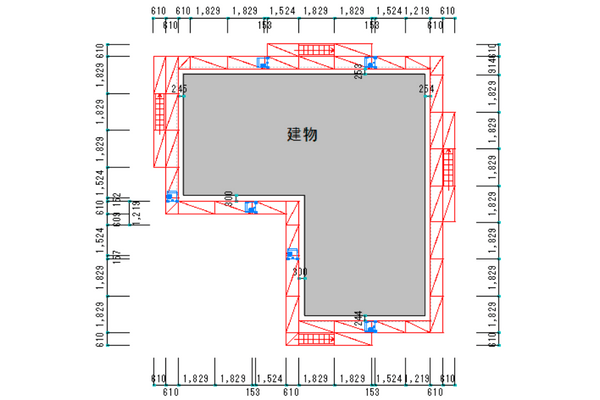

Ｌ型の建物ですね。ちなみに割付の完成はこちら。
PDFデータで見たい方はこちらをどうぞ！
上記の割付をどのように割っていくかを解説していきます。
まずどこから割付けていくかというと、最後に調整のしづらいところから始めます。書き始めたはいいものの最後に足場がうまく接合できないのを避けるためです。

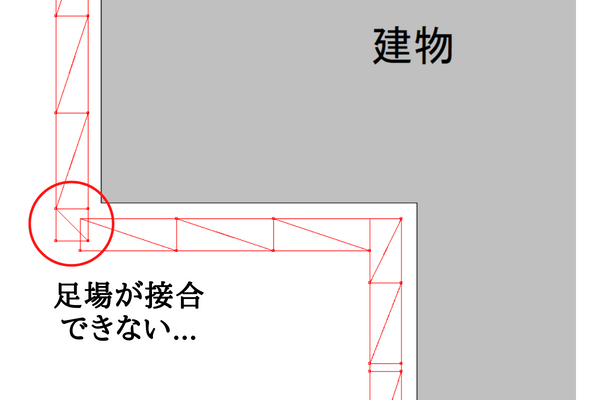

例えばこのような形。
順調に書けていたのに最悪…接合できないじゃないか！
これに苦しんで書けないんですよね（笑）

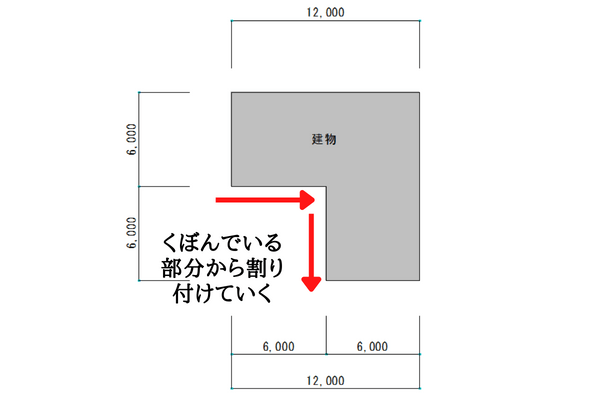

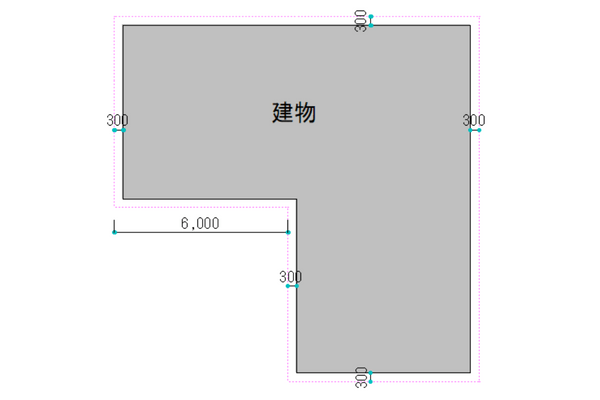

12ｍの直線部分ではわりと調整しやすいので、短いスパンのコーナー部から割付けをしていきましょう。この形状では、くぼんでいる部分から割付け始めます。
建物外周部に300ｍｍで外周線を書いてから
1829ｍｍで割付を考えてみると、1829×3＝5487ｍｍ 残り513ｍｍ
610ｍｍ入れると6097ｍｍ
うーん。上手く割れず初っ端からつまづく。
そうだ！360、305、153ｍｍも駆使していけばいいんだ！

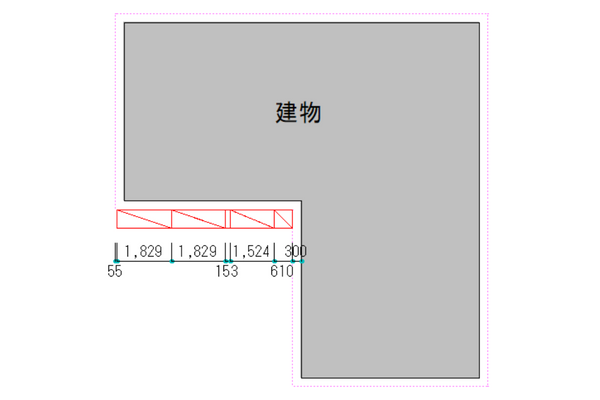

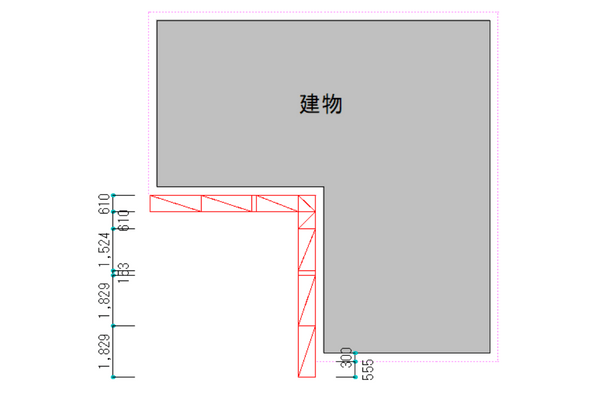

1829 × 2 + 1524 + 610 + 153 = 5945mm
6ｍに近づきましたね！実際に書いてみると
縦も6ｍだから今の割付をコピーして
きれいに納まりましたね！ちょっとアレンジしてあげて

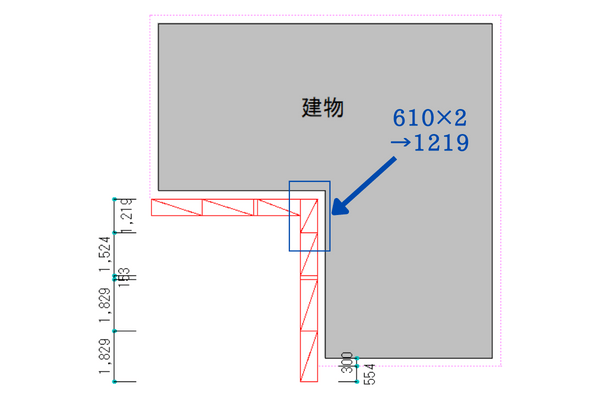

610×2の部分を1219ｍｍに変更してあげれば、部材が減って組みやすくなる。

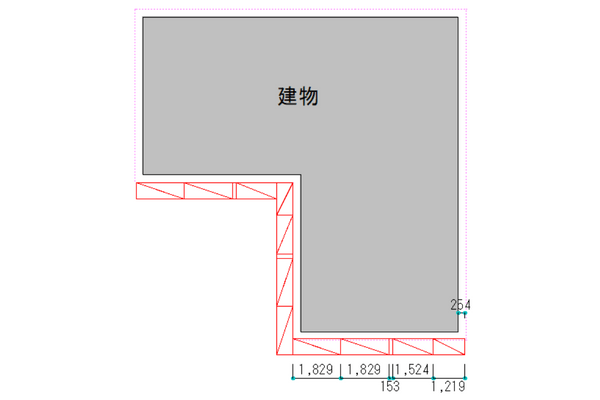

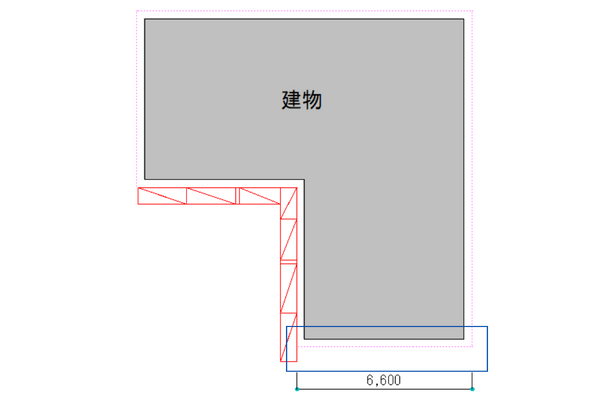

次は建物と足場の離れの数値も加算した6.6mの部分を割付けていく。
先ほど6ｍの割付に610ｍｍを足してあげれば、うまくいきそうですね～
1829 × 2 + 1524 + 610 + 610 + 153 = 6555mm
→1829 × 2 + 1524 + 1219 + 153 = 6554mm
足場の離れも254ｍｍと大丈夫そうですね！

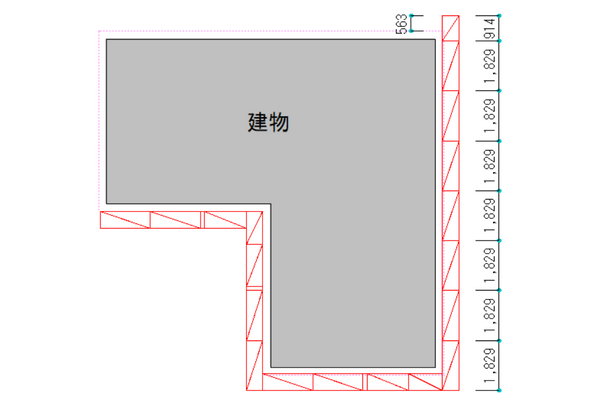

次は12ｍの直線部分の割付をしていくよ～

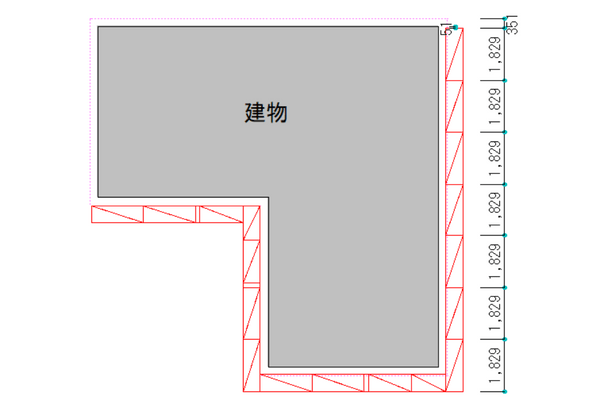

ひたすら1829ｍｍで書いていくと
1829ｍｍを7スパンで残り351ｍｍ
360ｍｍを使うと建物と足場の離れが300ｍｍ以上になってしまうので、305ｍｍを使えば納まりますね！
ただ部材が増えるので914ｍｍを足してあげます。そうすると…
建物と足場の離隔を300ｍｍ取っても563ｍｍになる。
610ｍｍ幅で上の12ｍスパンも割れそうですね！
実は…上のスパンはもう答えが出ているのです！下の6ｍスパンで割った足場をそのまま使えちゃうのです！
そのまま上にスライドすると…
上下の足場の面も合ってくるし、考えなくていいから一石二鳥。残りは1面だけ。
もう一息だぜ～
7773ｍｍを計算して割付けていくと
1829 × 3 + 1524 + 610 + 153 ＝ 7774
1ｍｍ合わない理由は、最初に610×2→1219へ変更したからです。誤差なので問題ありません。

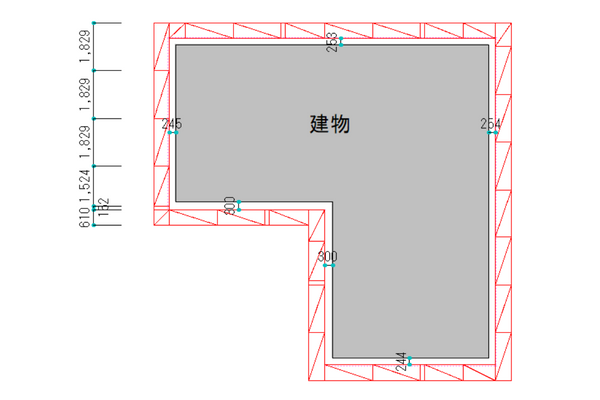

無事に割付けられましたね～
お疲れ様でした。建物と足場の離隔も240～300ｍｍと問題もなさそう。

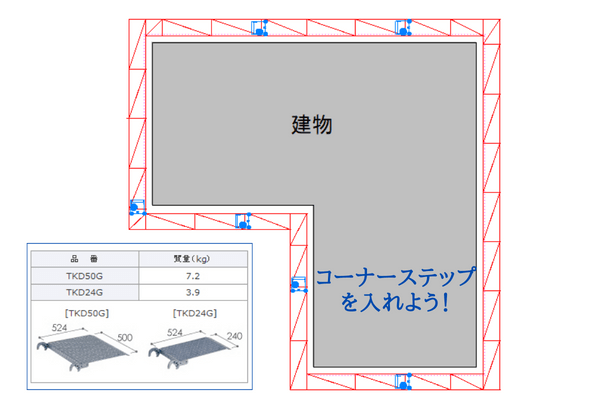

いや…ちょっと待てよ。153ｍｍにしたところアンチが入らないから、開口部になってるじゃん！
そんなときにはこれ！
コーナーステップというものを入れます。アンチを支えている布材に取り付けるだけ！
あとは昇降設備の階段を各面に入れてあげれば完成～
610幅で階段を追加すると通行しやすいのでオススメ。
おまけでもう1パターン書いてみた

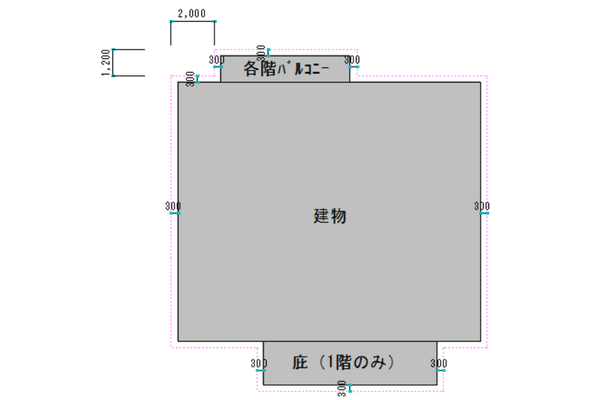

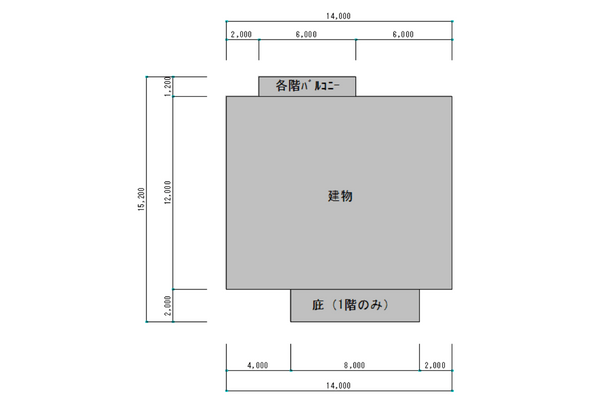

もう一つの方は割と現実的にある建物形状。それがこちら。
上には各階にはねだしのバルコニー、下には1階のみはねだす庇。

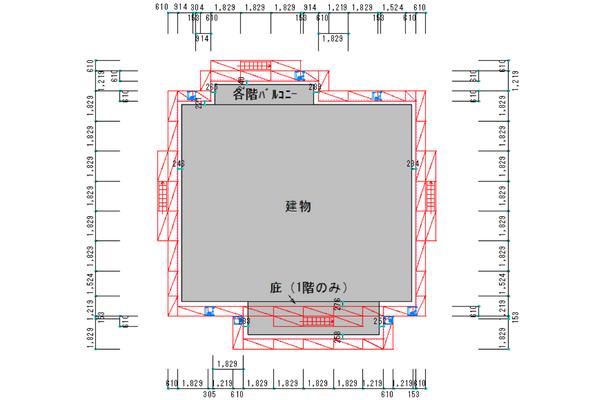

ちなみに割付の完成はこちら。
PDFデータで見たい方をこちらをどうぞ！
では足場割付をしていきましょう！

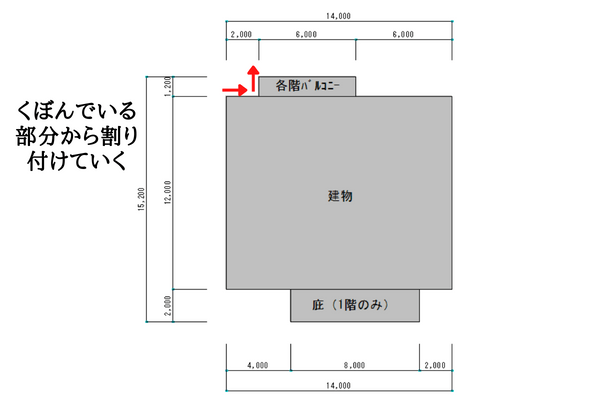

さっきと考え方は一緒で、最後に調整すると大変そうな狭いところから割付けていきます。
建物外周部に300ｍｍで外周線を書いてから

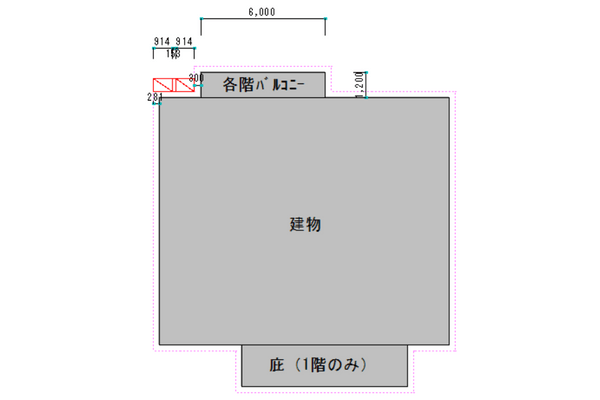

2ｍ部分の割付を考えると
914 × 2 + 153 ＝ 1981ｍｍ
（1829 + 153 ＝ 1980ｍｍでも良い。上記の割の方が上手くいったので不採用）
次はバルコニー廻りを割っていきます。上に1219ｍｍ足してあげると…あれあれ…

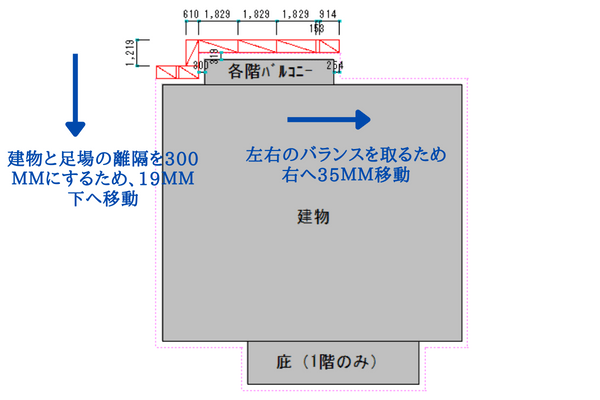

建物と足場の離隔が319ｍｍになってる。なので、下へ19ｍｍ足場全体を移動。
バルコニーの上部（300+6000+300＝6600ｍｍ）の割付は
1829 × 3 + 914 + 153 ＝ 6554mm

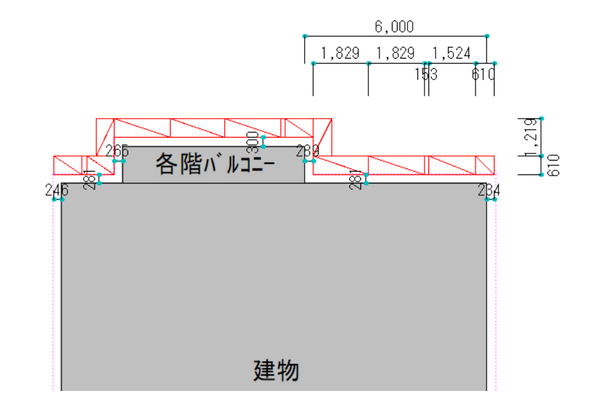

左右のバランスを取るために35ｍｍ移動しました（アレンジ）
バルコニーの側面は同じになるので1219ｍｍで割ってあげよう。
もう何度か6ｍの割付は行っているので、お手の物だね！
1829 × 2 + 1524 + 610 + 153 ＝ 5945mm
続きましては12ｍの直線部分の割付。ひたすら1829ｍｍで書いていくと
1829 × 6 + 1524 + 1219 = 13717mm
そうすると建物と足場の離隔を300ｍｍとして、残り526ｍｍ

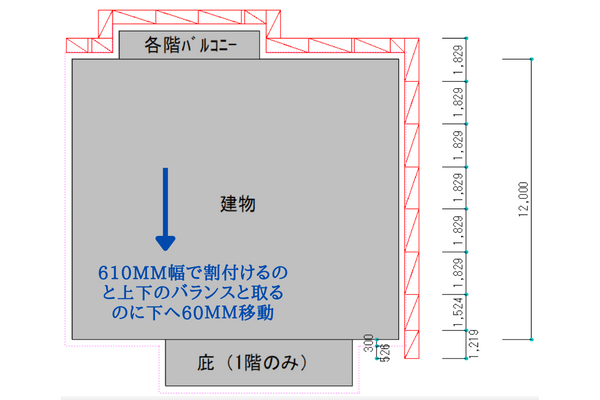

これだと610ｍｍ幅が入らないので、足場全体を60ｍｍ下へ移動。
現状の足場から建物まで886ｍｍ
886 – 610 ＝ 276ｍｍなので大丈夫ですね！

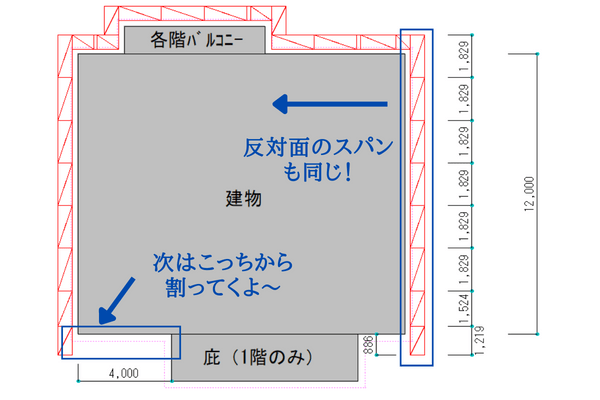

反対面もコピーして割付。
やっとここまで来ましたね！もう一息～
次は4ｍの方から割付していきます。

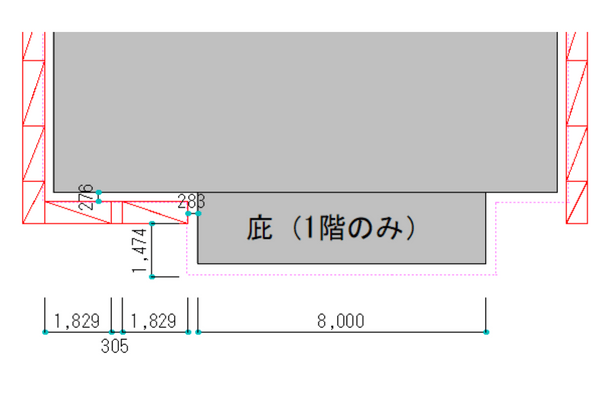

1474mmの面には1829 + 153 = 1982mmで割って8ｍの面へ
建物と足場の離れを考慮すると約8.6ｍ

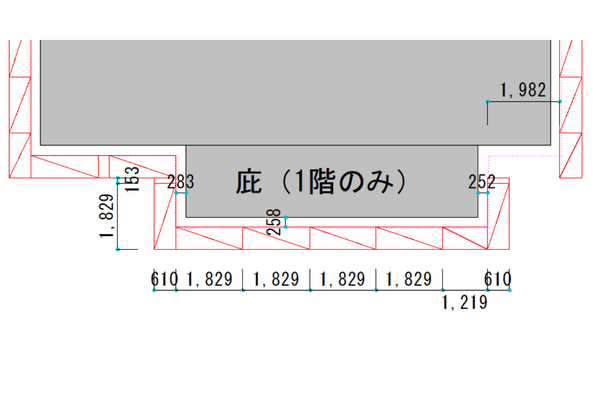

最後は1982ｍｍとなりました。
1829 + 153 = 1982mm
ピッタリ割れましたね～

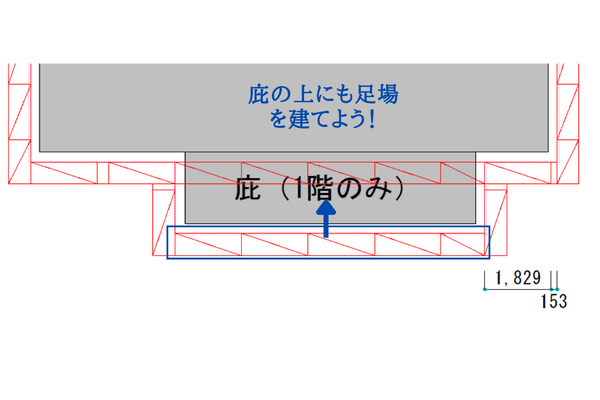

庇上部の壁を仕上げられるように庇の上にも足場を建ててあげよう！
あとは、階段とコーナーステップを加えて完成～
お疲れ様でした！！
まとめ
布材の部材寸法
この寸法を駆使して割付をしていこう！
1829、1524、1219、914、610、305、153ｍｍ
手順のおさらい
①建物と敷地形状の把握
②建物の外周部に300ｍｍの外周線を書く
③部材寸法は基本1829ｍｍで考える
④305、153ｍｍで割付した箇所にはコーナーステップを入れる
足場の割付の考え方さえ分かっていれば、どんな建物形状でも割付をすることができます。
あとは練習あるのみ！書いては部材の調整、足場全体を移動して建物との離れを調整していく。
あなたの業務の糧になれば幸いです！
足場を書き終えたらシートの拾いも忘れずにね。
