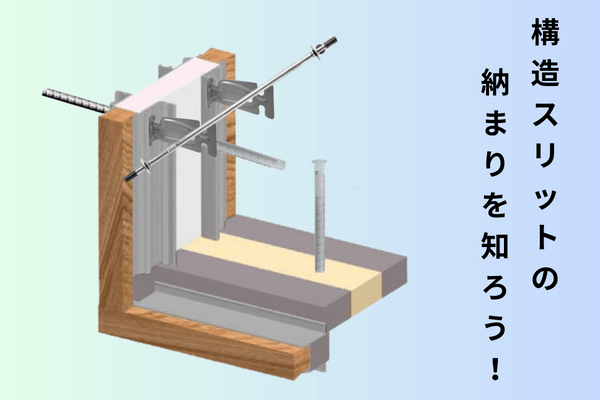

【建築現場】構造スリットの役目と納まりを解説

ラーメン構造の躯体工事にかかせない構造スリット。

このスリットのおかげで地震時に構造体へのダメージが緩和できている。

その役目と納まりを解説してきます。

構造スリットの役目

構造スリットは、構造計算に算入されていない雑壁と構造体である柱・梁（スラブ）と縁を切るために用いられる資材である。

雑壁で柱・梁（スラブ）を拘束してしまうと、地震時に柱・梁（スラブ）に甚大な被害が起きてしまいます。

その被害が阪神淡路大震災で顕著に出ているのです。（詳しくは最後のおまけで解説しています）

被害を防ぐために構造体から縁を切ることが大事！

ゾロ

構造体は建物の要だから、極力ダメージを軽減したいんだ。

構造スリットの有無での柱の被害状況

ちなみにスリットの有無で地震時に柱の壊れ方が異なります。

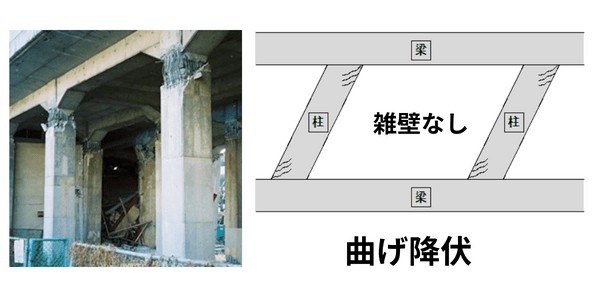

せん断破壊と曲げ降伏の2種類あり、せん断破壊は一番まずい壊れ方をします。

2種類について詳しく解説していきます。

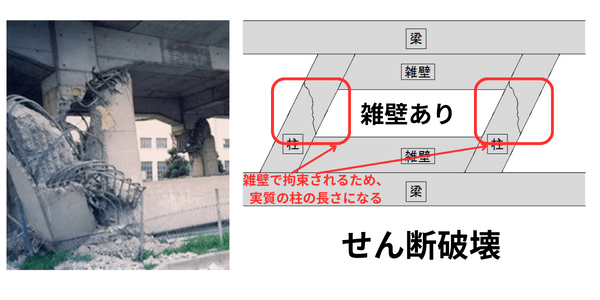

柱がせん断破壊してしまうと柱が倒壊するおそれがあるため、かなり危険な状態になります。

柱に雑壁がついている、スリットがない状態のときになりやすい壊れ方です。

また腰壁・垂れ壁があると接している部分は拘束されてしまうため、壁と柱が触れてない部分が実質の柱としての作用をします。

このように拘束された柱を短柱と呼びます。

スリットの種類

そして構造スリットは大きく2つに分けられ、役割があります。

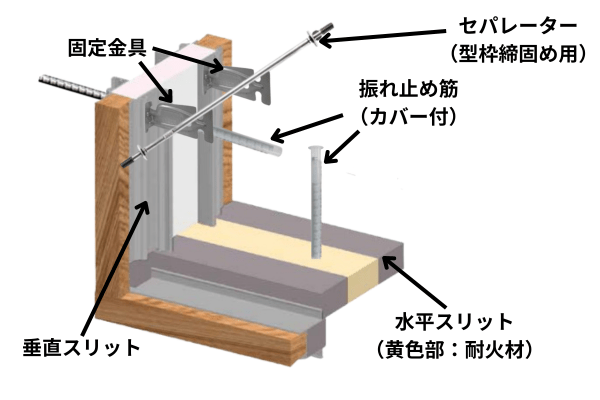

構造スリットの納まりと取付方法

上記画像が必要資材になります。

垂直スリットの納まりと取付方法

垂直スリットの納まり図になります。

取付方法としては、

①垂直スリットは柱と雑壁の境目に入れます。

注意点としては、柱内に垂直スリットが入らないようにすることです。（柱が断面欠損にならないようにするため）

再生ブチル（止水材）がある方を外部側に向けて取付けます。

②取付けたら、垂直スリットの高さ方向400ｍｍピッチ（端部は200ｍｍピッチ）に振れ止め筋を入れていきます。

③また雑壁側の振れ止め筋には、振れ止め筋に直接コンクリートが付着しないように、カバーを付けます。

④最後にコンクリート打設時に垂直スリットが動かないようにするために、専用の金具を使用して固定します。

専用の金具は垂直スリットとセパレーターに付けます。

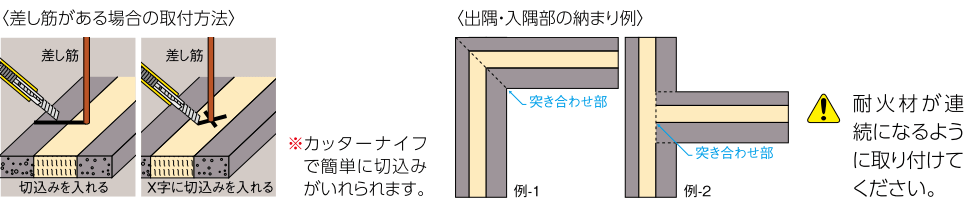

水平スリットの納まりと取付方法

妻側に取付ける水平スリットの納まり図です。

おまけ　構造スリットができた理由

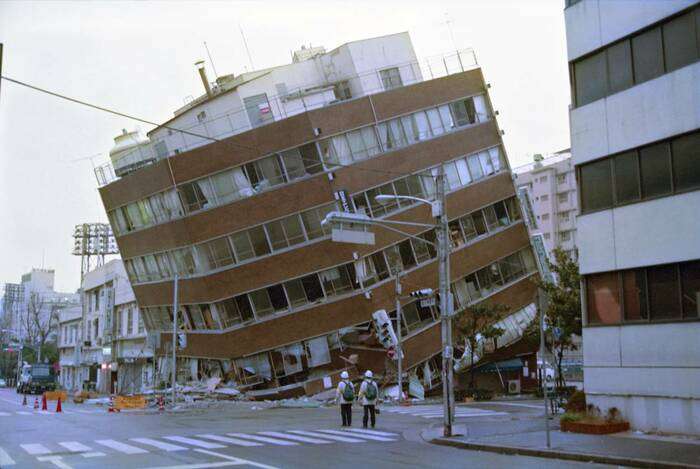

1995年に起こった阪神淡路大震災で建物倒壊の被害が、かなり出てしまいました。

大地震時の死因の8割が倒壊による圧死だったのです。

つまり建物の要である柱が折れてしまったのです。

特に腰壁・垂れ壁に接していた柱が短柱となり、柱がせん断破壊を起こしました。

ゾロ

これでは安心して暮らせないよね。

この教訓から柱などの構造体を損傷させないために、構造スリットが誕生したのです。
